Rem- en Koppelingsdelen
Koppeling en bijbehorende onderdelen
Belangrijke onderdelen:
Werking in het kort:
Bij het aantrekken van de hendel openen de platen en wordt de kracht van motor naar transmissie verbroken, wat soepel schakelen mogelijk maakt. Zonder hendel druk zijn platen samengeklemd, waardoor de motor vermogenskracht overbrengt naar het achterwiel.
Remsysteem en onderdelen
Belangrijkste componenten:
Koppeling:
Remsysteem:
Belangrijke onderdelen:
| Onderdeel | Functie |
|---|---|
| Koppelmand (Clutch Basket) | Wordt aangedreven door de krukas; houdt de frictieplaten vast. |
| Inwendige platen (Friction & Steel Plates) | Wisselend gestapeld; zorgen voor krachttransmissie bij samendrukking. |
| Drukplaat & veren | Houden de platen samen; worden ontkoppeld bij het gebruik van de koppeling. |

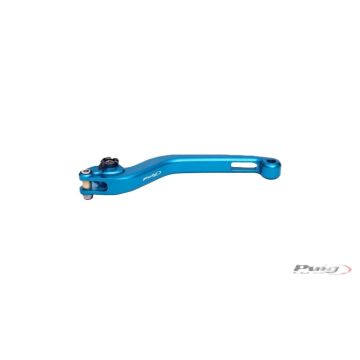

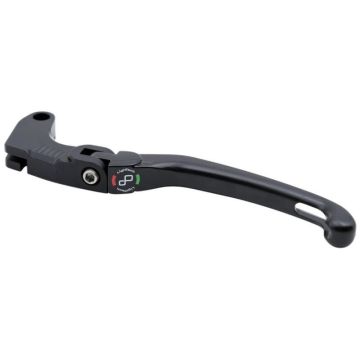

| Koppelhendel & kabel/hydrauliek | Regelt de staat (ingeschakeld/uitgeschakeld) van de koppeling. |
| Slipper clutch (optioneel) | Laat een gecontroleerde slip toe bij sterke motorremdruk, verbetert stabiliteit. |
Werking in het kort:
Bij het aantrekken van de hendel openen de platen en wordt de kracht van motor naar transmissie verbroken, wat soepel schakelen mogelijk maakt. Zonder hendel druk zijn platen samengeklemd, waardoor de motor vermogenskracht overbrengt naar het achterwiel.
Remsysteem en onderdelen
Belangrijkste componenten:
- Mastercylinder & remhendel: zet mechanische kracht om in hydraulische druk middels remvloeistof.
- Remleidingen: transporteren remvloeistof naar de klauwen, stalen/gevlochten slangen bieden betere feedback en duurzaamheid.
- Remklauwen (Callipers): drukken de remblokken tegen de remschijf. Worden geleverd met één of meerdere zuigers (meer zuigers = krachtiger remmen).
- Remblokken (Pads): zorgen voor wrijving met de schijf om de motor te vertragen.
- Rempotdeksel: beschermt de remvloeistofreservoir en houdt deze afgesloten en schoon.
- Remschijven (Rotors): aan de velg gemonteerde metalen schijven tegen welke het blokkerende effect van de blokken wordt gecreëerd.
Koppeling:
- Machtige koppeloverdracht via platen, gereguleerd door druk en veren.
- Handhendel bestuurt ontkoppeling.
- Speciale varianten zoals slipper clutches bieden extra controle bij hoge belasting.
Remsysteem:
- Hendel en master cylinder genereren hydraulische kracht.
- Remvloeistof drukt op zuigers in de klauw, die blokkeren tegen de schijf via remblokken.
- Leidingen, klauwen, blokken en schijven vormen samen het totale remmechanisme.
